SH-UVW4005是紫外光固化遮蔽保護(hù)油墨，此油墨在鋁合金，不銹鋼，塑膠上附著力優(yōu)良，具有優(yōu)良的耐切削液，去膜
          干凈,涂膜硬度高，適合噴涂生產(chǎn)。


工藝制程：對(duì)不繡鋼，鋁合金基材表面清洗---噴涂---UV固化---CNC加工---退膜

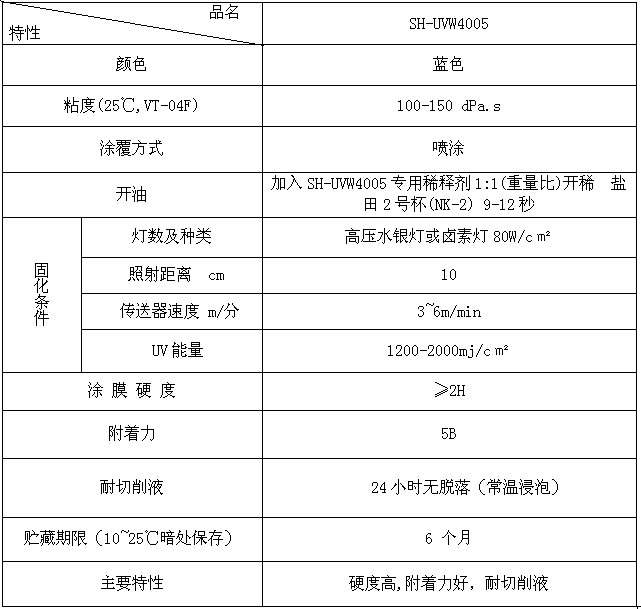

              ?  參數(shù)



             ?  制程注意事項(xiàng)

        1、開油：

       1.1 按1:1添加我司匹配的稀釋劑，粘度鹽田2杯9-12秒（25℃）；
              1.2 充分?jǐn)嚢?0min，靜置5-15min使油墨粘度穩(wěn)定之后再行使用。

  2、前處理：清除基板表面的氧化物、油類、酯類或其它污染物質(zhì)，并完全烘干，避免手指接觸 以免造成油墨附著力不良。

         3、涂膜： 噴涂 膜厚控制在25-35μm。

         4、固化條件：UV固化 1500-2500mj/c㎡。

         5、退膜：80℃退膜液3-5分鐘。

           ?  常見問(wèn)題及原因分析


        油墨UV固化不干：1、工藝問(wèn)題--UV能量偏低；2、印刷問(wèn)題--網(wǎng)印油墨厚度偏高；3、油墨問(wèn)題--油墨粘度太高、使用不當(dāng)稀釋劑、油墨質(zhì)量引起。

        油墨附著力不佳：1、前處理工藝問(wèn)題--基材表面不潔，有油脂等污物；2、固化不良--UV固化能量偏低；3、油墨問(wèn)題--油墨質(zhì)量引起，固化速度不夠快。

        油墨退膜不凈：1、生產(chǎn)工藝問(wèn)題--UV固化能量偏高或偏低；2、油墨問(wèn)題--退膜液（NaOH水溶液）濃度、溫度偏低；油墨質(zhì)量引起。
